Mac mini тоже не избежал цепких лап iFixit

Нашим друзьям из iFixit на глаза попался новенький Mac mini, взяв отвертки мастера сразу же принялись за дело.

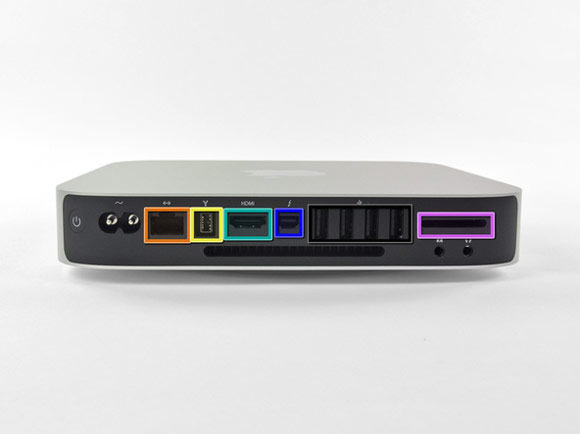

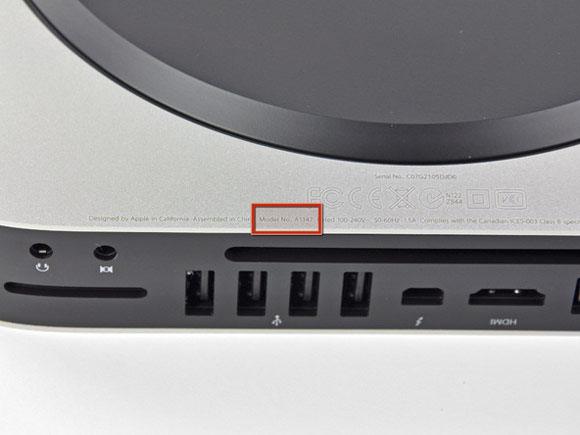

Номер модели маленького компьютера: A1347, т.е. такой же, как и был год назад. Вы бы их и не отличили, если бы не отсутствующий в новинке DVD-привод.

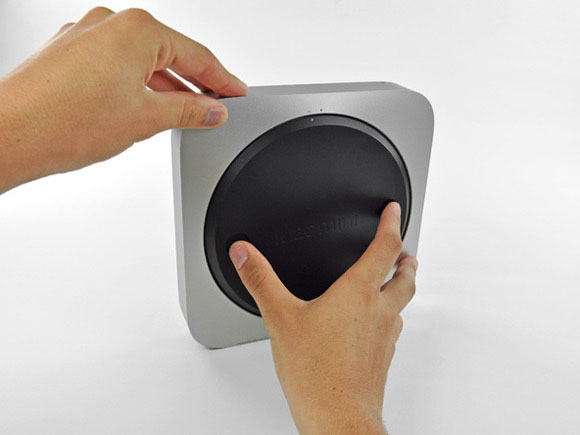

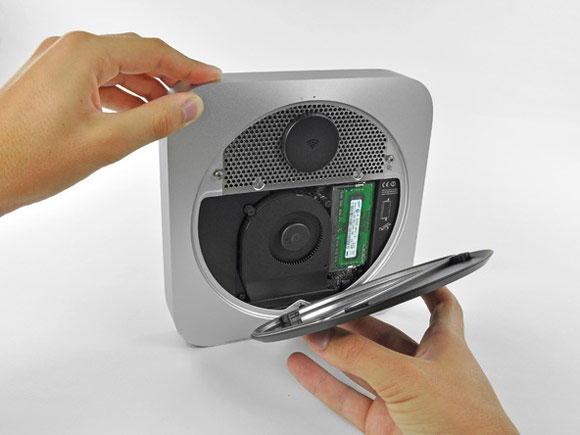

Снимаем заднюю крышку. Сделать это проще простого — кладём пальцы в специальные углубления и чуть-чуть поворачиваем. Внутри сразу видим платы оперативной памяти SO-DIMM DDR3, если владелец захочет их заменить, это будет проще и быстрее, чем на любом ноутбуке.

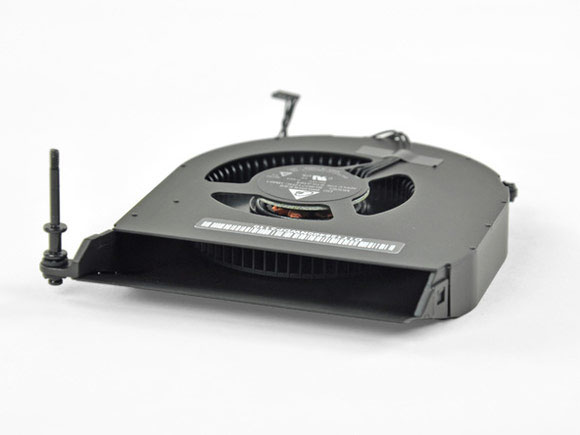

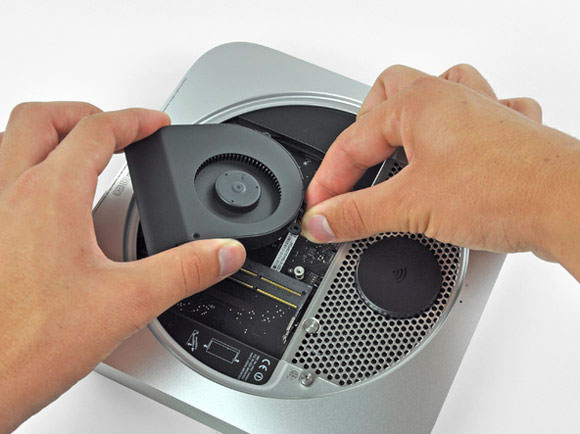

Аккуратно достаём кулер. Он не менялся уже очень давно, ещё с позапрошлой модели Mac mini. Видать, хорошо себя зарекомендовал.

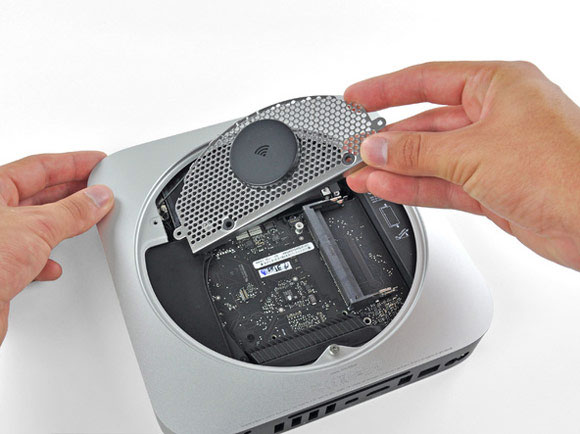

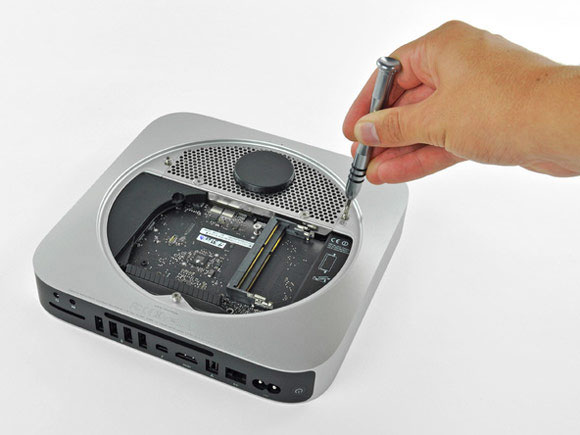

Откручиваем четыре винта Torx T8 и снимаем сетку с антенной Wi-Fi. Её ещё в шутку называют сеткой для гриля.

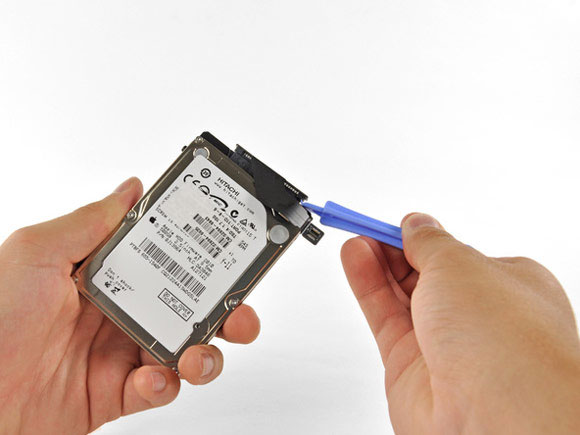

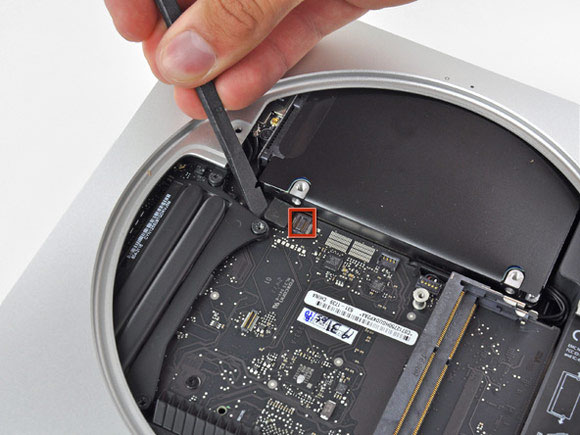

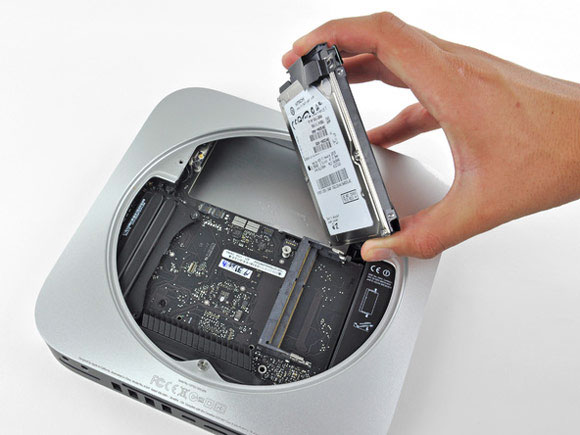

Рядом с первым портом для подключения жёсткого диска видим второй, свободный порт. Вопрос на миллион — можно ли самостоятельно установить ещё один винчестер или SSD?

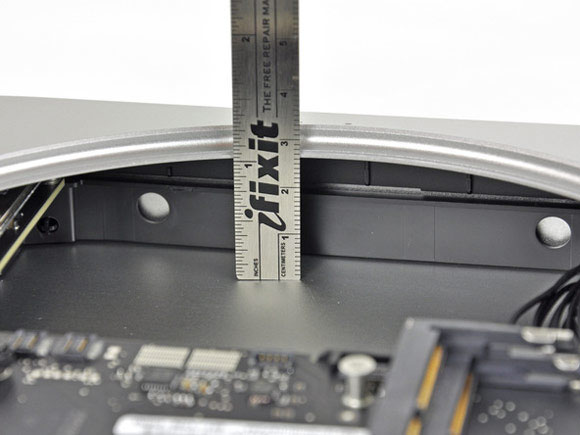

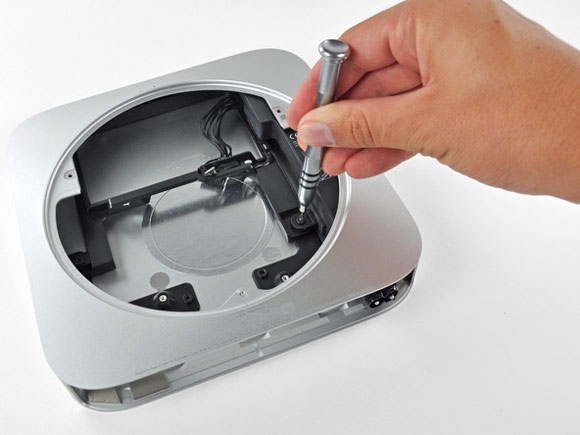

Места для второго диска — предостаточно, но...

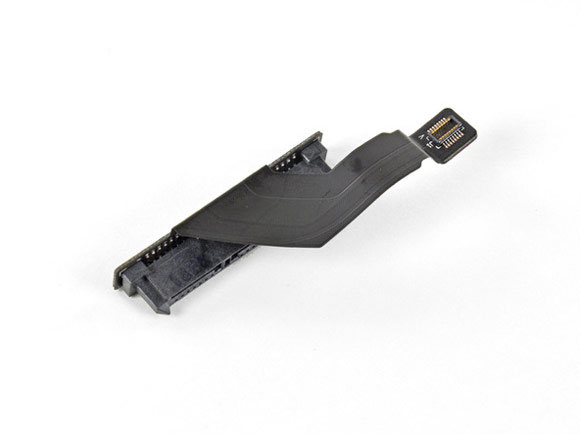

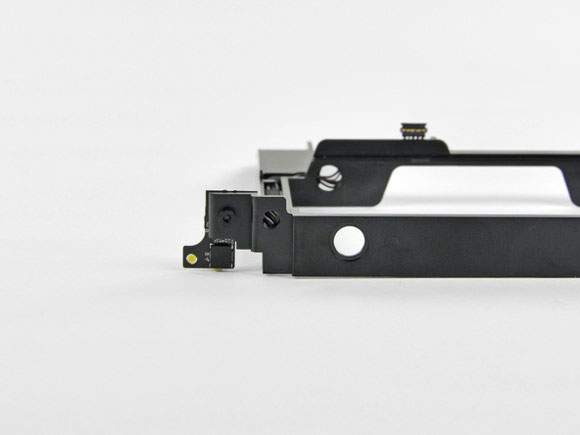

...не забываем про хитроумный коннектор, подключающий SATA-порты на винчестере к порту на материнской плате. Если соберётесь модернизировать свой mini, без этого коннектора вам будет не обойтись.

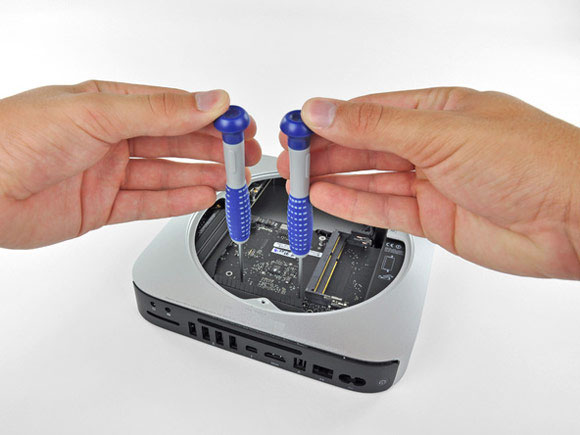

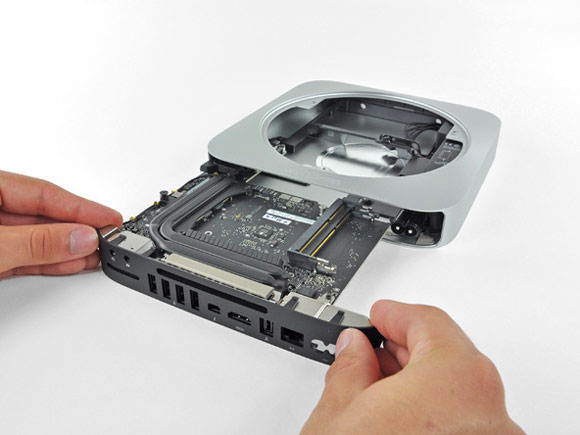

Материнская плата снимается весьма оригинальным образом — вы вставляете две отвёртки в отверстия для винтов и аккуратно сдвигаете плату, а затем окончательно вынимаете её из корпуса.

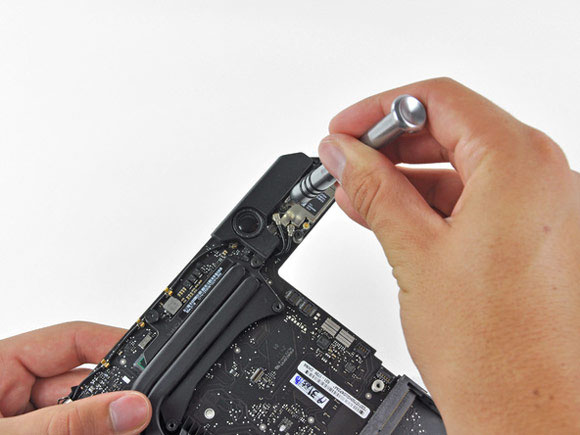

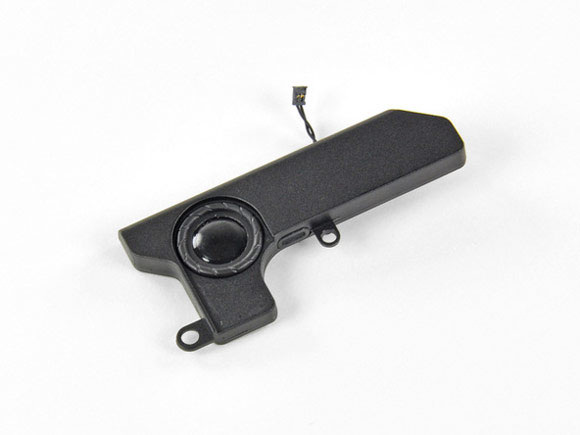

Теперь нужно освободить материнскую плату от разного рода компонентов. Начнём со спикера. iFixit хвалят звук в устройствах от Apple. По их мнению, форма корпуса спикера для каждого устройства подбирается особым образом, чтобы максимизировать громкость и качество звука.

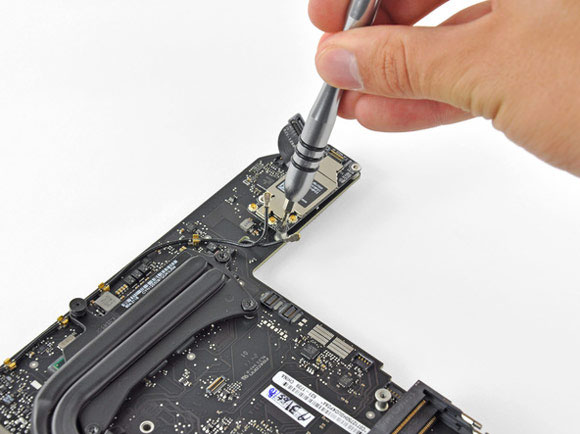

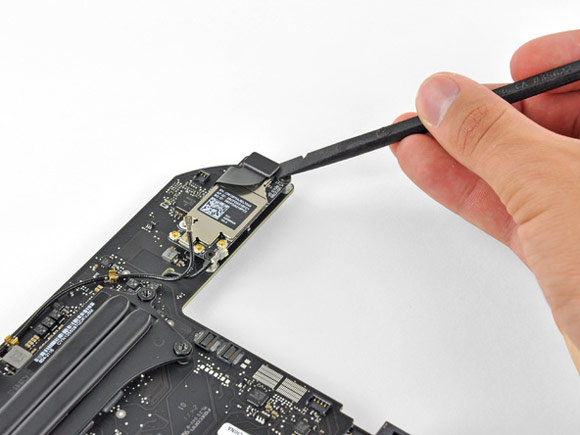

Отсоединяем плату с чипами беспроводной связи. Wi-Fi 802.11n — не новинка в Mac mini, модель прошлого года тоже не была им обделена. Чего не скажешь о чипе Bluetooth 4.0, который, как и в MacBook Air, выполнен по технологии Bluetooth low energy.

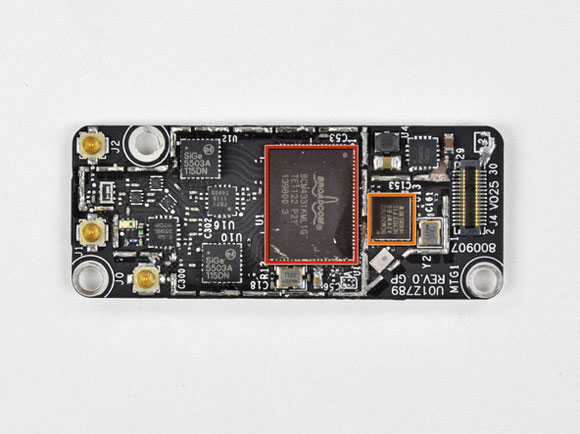

Красный — 802.11n-трансивер Broadcom BCM4331, оранжевый — чип Bluetooth 4.0, Broadcom BCM20702

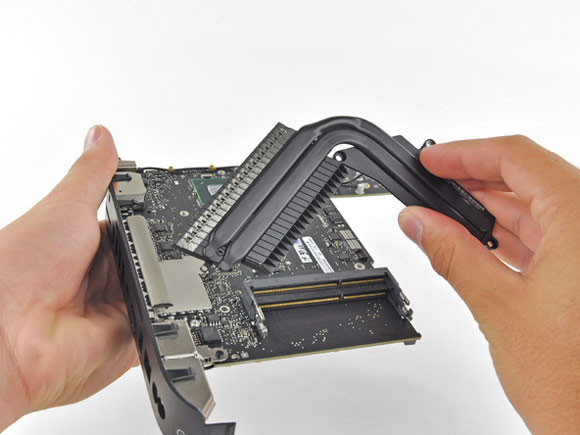

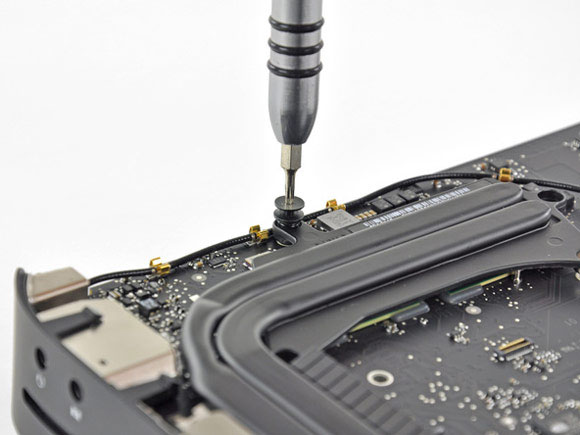

Займёмся теплоотводом. Забавная деталь — некоторые винты, удерживающие теплоотвод, являются двойными. Иными словами, один винт вкручивается в другой. Чего только не встретишь.

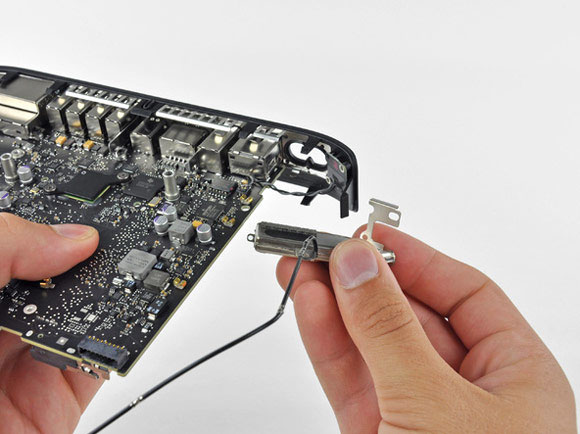

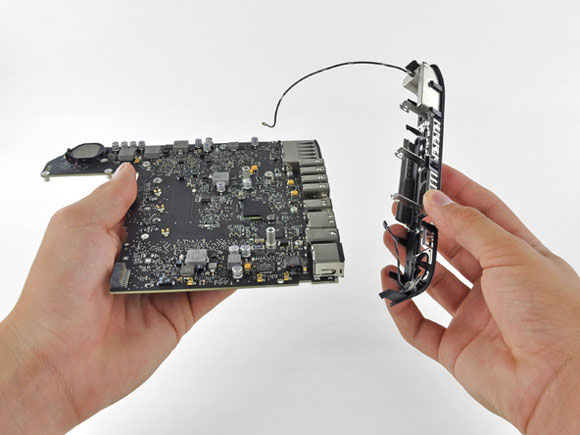

Отсоединяем пластиковую заднюю панель. Для этого с неё нужно снять две антенны — они специально к ней прикручены, поскольку металл корпуса не пропускает радиоволны.

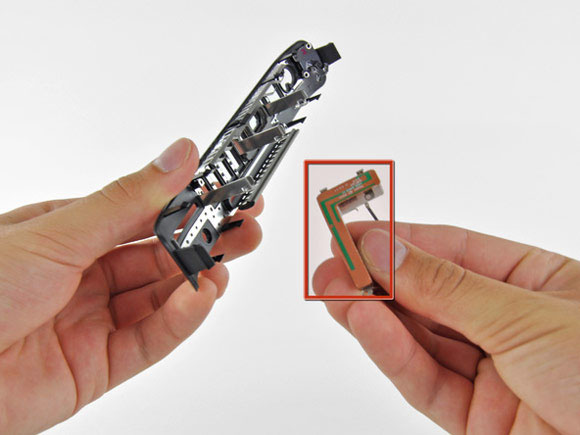

Одну из антенн iFixit сравнили с L-образной фигурой из Тетриса. Ох уж этот американский юмор...

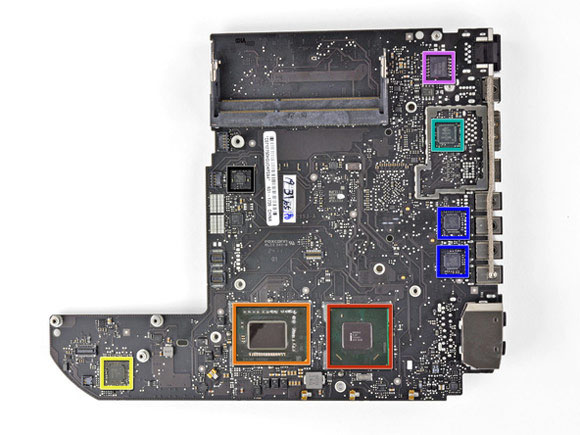

Нижняя часть материнки:

• Красный — контроллер Intel BD82HM65;• Оранжевый — двухъядерный Intel Core i5 2.3 ГГц;• Жёлтый — ШИМ-контроллер Intersil ISL6364. Автор не рискнул объяснять, для чего он нужен;• Зелёный — HDMI/DVI-контроллер Parade PS8171;• Синий — контроллеры USB 2.0;• Чёрный — сенсор температуры;• Фиолетовый — чип AELTA 8904C-F, для чего — неизвестно.

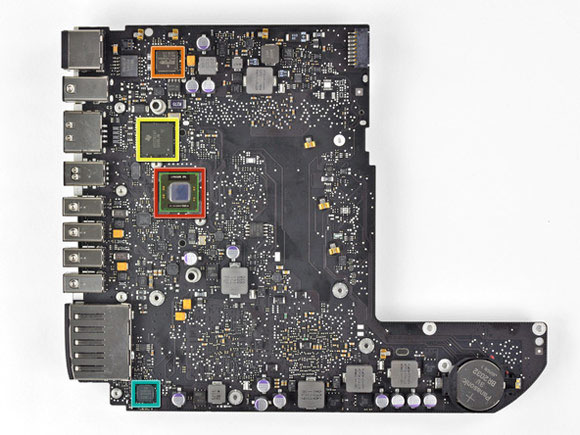

Верхняя часть:

• Красный — Thunderbolt-контроллер Intel L116IA35. Аналогичный вы найдёте в последних iMac;• Оранжевый — два контроллера в одном, Ethernet/SDXC-чип Broadcom BCM57765;• Жёлтый — FireWire-контроллер Texas Instruments XIO2211;• Зелёный — аудио-контроллер Cirrus Logic 4206B.

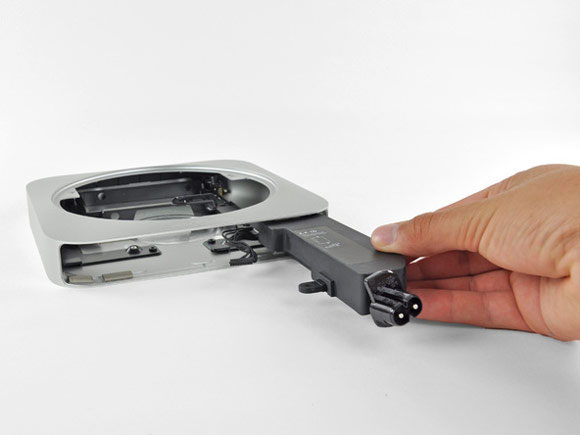

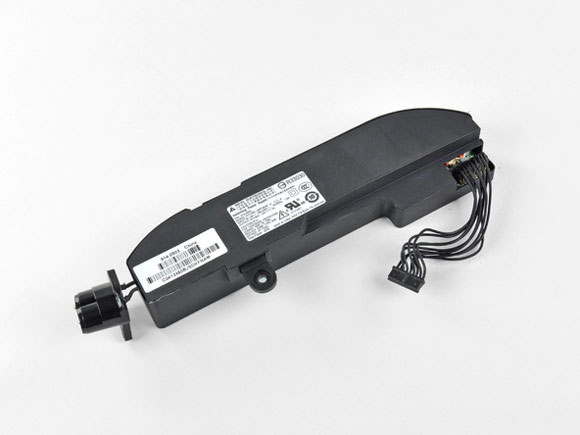

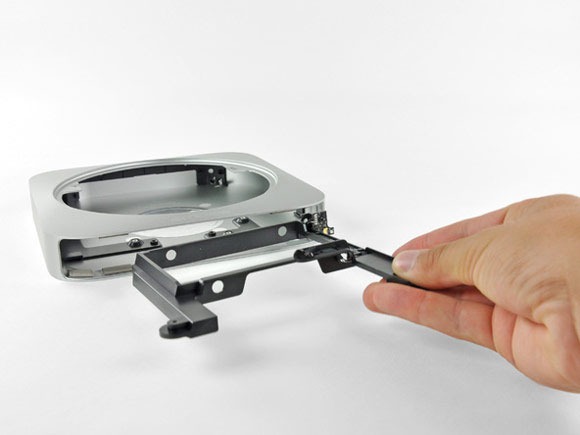

Но это ещё не всё! Продолжим разбирать порядком опустевший корпус Mac mini. Достанем блок питания — раньше рядом с ним ещё можно было найти DVD-дисковод. Убрав привод, Apple освободила пространство для дополнительного винчестера.

И не забываем про инфракрасный порт — иначе как использовать пульт Apple Remote?

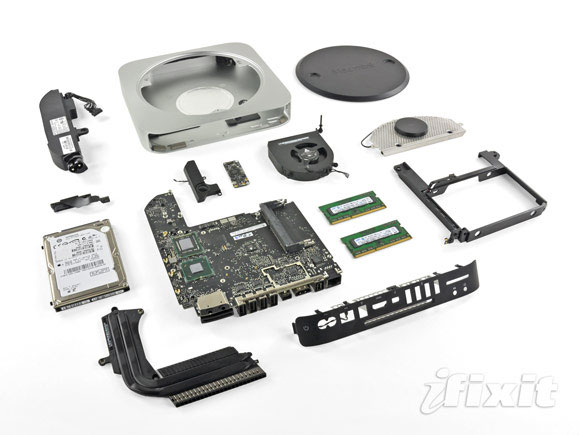

Как всегда, фотография компьютера в разобранном виде. Mac mini 2011 года получил 8 баллов из 10 по шкале простоты ремонта. Его легко разберёт и соберёт любой желающий.
